指紋門禁系統配置：門禁主機、門禁電源、電控鎖(電插鎖、電插鎖)、出門按鈕(或讀卡器)。聯網的話還需要接主控電腦(安裝相應軟件)。接下來門客邦成都自動門安裝公司為您介紹指紋門禁機接線方法。

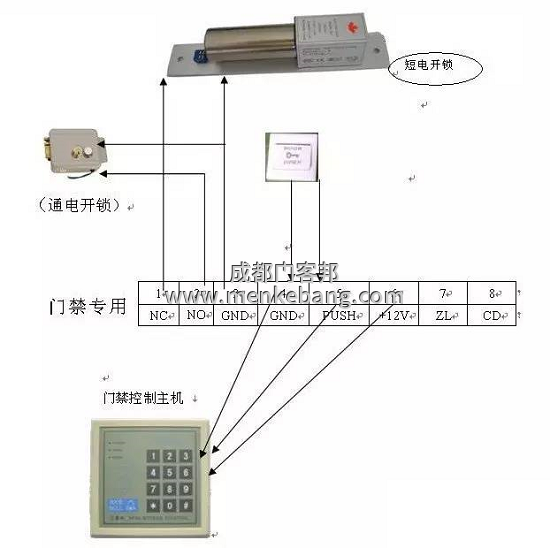

①門禁主機上的+12V、GND端(門禁主機供電)接門禁電源的+12V、GND端。



②電控鎖正端接門禁電源的NO或NC端(視常開鎖、常閉鎖而定);通常接法接到NC端(通電開鎖，斷電關鎖)。電控鎖負端接門禁電源的GND端。



③門禁主機上的PUSH端(開門信號)接門禁電源的PUSH端。(門禁主機上開門信號標示是NO、NC的，通常接NO端至接門禁電源的PUSH端)。



④另一端接出門按鈕的話，出門按鈕的2根連線接到門禁主機的出門按鈕端和GND端;或者接入到門禁電源的PUSH端和GND端。



⑤另一端接讀卡器的話，讀卡器連線接入門禁主機的對應信號端(一般接4個端子：12V、GND、DATA0、DATA1)。



⑥如需要聯網的話，還要接入RS485線(RS485通訊方式)或網線(TCP/IP通訊方式)與門禁主機連接，另一端和電腦連接，RS485線(2芯屏蔽線)還需要接入串口轉RS485轉換器與電腦主機串口連接;網線與電腦網卡網口連接。

以上就是指紋門禁機接線方法，更多相關自動門加裝門禁方法請關注本網站。

推薦文章：玻璃門是鋼化的嗎   玻璃是什么   感應門遙控器怎么匹配  中控f7指紋門禁機重置

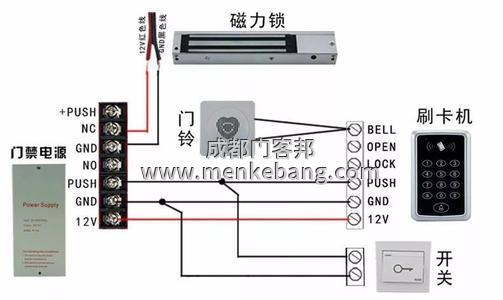

門客邦公司安裝指紋門禁時一般都是將門禁電源給門禁電鎖，門禁開關，指紋門禁主機供電。

接線方法如下：門禁電插鎖的正極接門禁小電源的NC、門禁電插鎖的負極接門禁電源的GND.

門禁開關任意一端接門禁電源的PUSH、門禁電源的任意一端接門禁電源的GND

指紋門禁機的12V接門禁電源的12V、指紋門禁機的GND接門禁電源的GND

指紋門禁機的NO接門禁電源上的PUSH、

指紋門禁機上GND與指紋門禁機上的COM端并聯

注：以上接布的布線方法為電鎖、開關、指紋機都由門禁電源供電組成。
